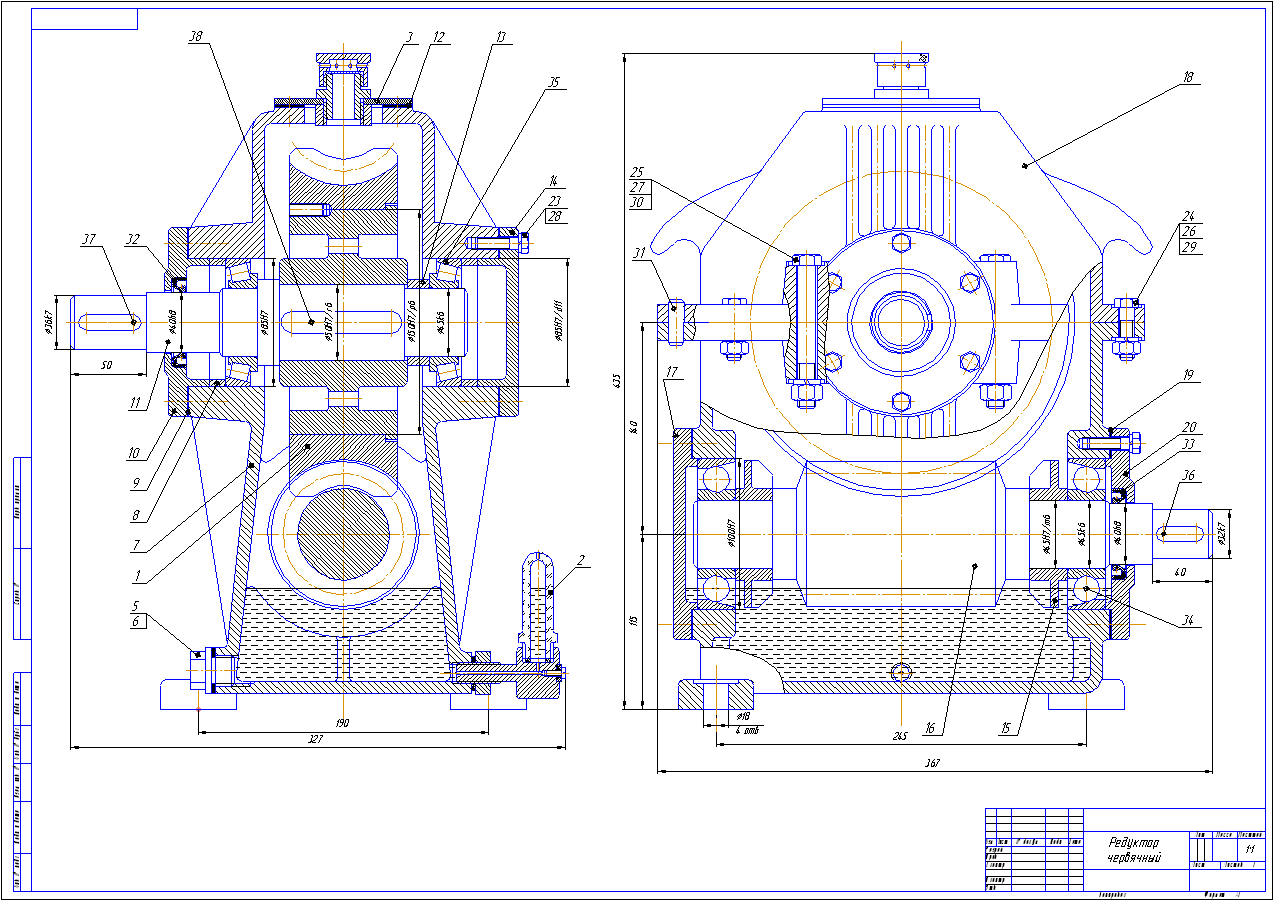

ЧЕРТЕЖ ЧЕРВЯЧНОГО РЕДУКТОРА С НИЖНИМ...
300 руб. |
Положить в корзину |
Тип редуктора – червячный с нижним расположением червяка;
Межосевое расстояние - 140 мм;
Передаточное число - 25;
Модуль m = 8 мм;
Коэффициент диаметра червяка q = 10,0
Быстроходный вал:
диаметр выходного конца 32 мм
диаметр вала под уплотнением 40 мм
диаметр вала под подшипником 45 мм
Подшипник №46309
Тихоходный вал:
диаметр выходного конца 36 мм
диаметр вала под уплотнением 40 мм
диаметр вала под подшипником 45 мм
Подшипник №7209
диаметр вала под колесом 50 мм
