ВА С ВЫНЕСЕННОЙ ГРЕЮЩЕЙ КАМЕРОЙ F=125...

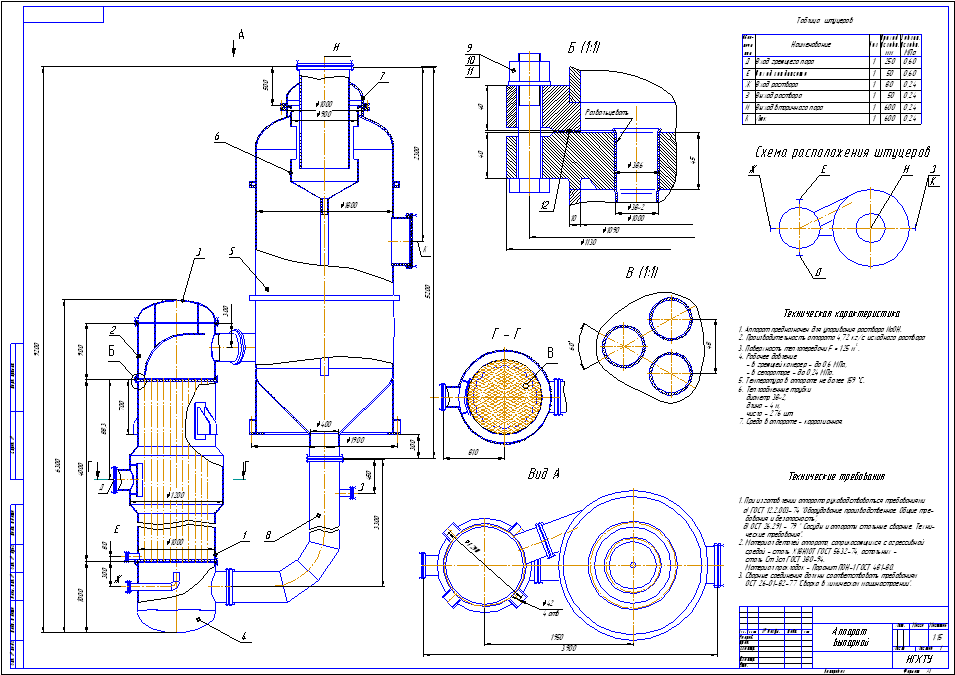

Выпарной аппарат с естественной циркуляцией

и вынесенной греющей камерой тип 1 исполнение 2.

Поверхность теплообмена F = 125 м².

Трубки диаметром 38х2 мм, длиной 4000 мм.

Диаметр греющей камеры 1000 мм.

Диаметр сепаратора 1800 мм.

Диаметр брызгоотделителя 1000 мм.

Диаметр циркуляционной трубы 400 мм.

Штуцера:

- для входа греющего пара 250 мм;

- для выхода конденсата 50 мм;

- для входа раствора 80 мм;

- для выхода раствора 50 мм;

- для выхода вторичного пара 600 мм;

- люк 600 мм.
