ЧЕРТЕЖ СООСНОГО ВЕРТИКАЛЬНОГО РЕДУКТОРА А=250...

500 руб. Купить: Чертеж соосного вертикального редуктора а=250 мм u = 4,0-3,15 ИГЭУ ТЗ 16-1
Положить в корзину

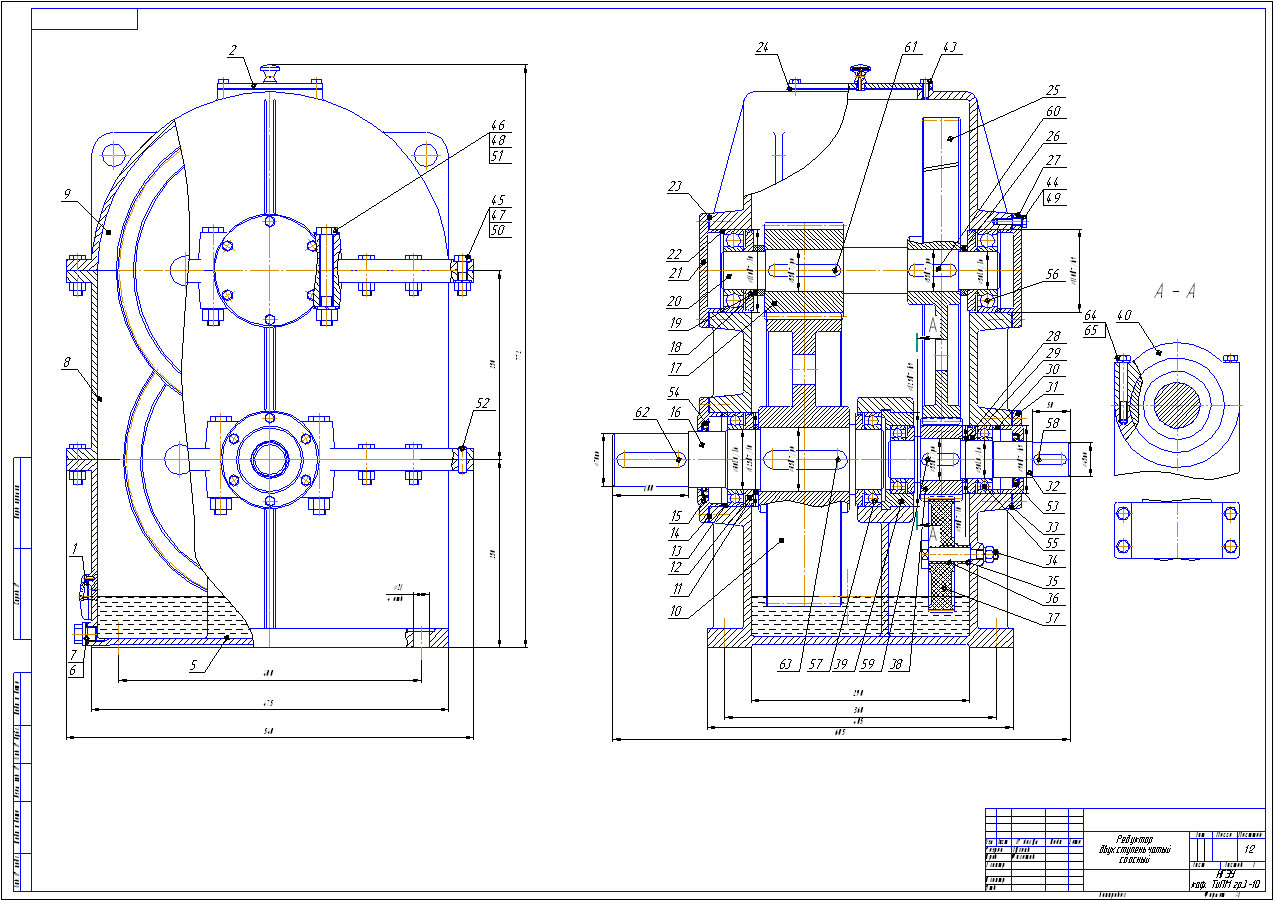

Сборочный чертеж вертикального соосного редуктора

Быстроходная ступень:

Межосевое расстояние - 250мм;

Передаточное число- 4,0;

Коэффициент ширины колеса– 0,20;

Ширина колеса - 50 мм

Модуль – 4,0мм

Тихоходная ступень:

Межосевое расстояние - 250 мм;

Передаточное число - 3,15;

Коэффициент ширины колеса – 0,4;

Ширина колеса - 100мм

Модуль - 4 мм

Быстроходный вал:

диаметр выходного конца 45мм

диаметр вала под подшипником 50 мм

Подшипник №210

диаметр вала под шестерней 55 мм

Промежуточный вал:

диаметр вала под подшипником 50 мм

Подшипник №310

диаметр вала под колесом 55 мм

Тихоходный вал:

диаметр выходного конца 70 мм

диаметр вала под подшипником 80 мм

Подшипник №116

диаметр вала под колесом 85 мм
