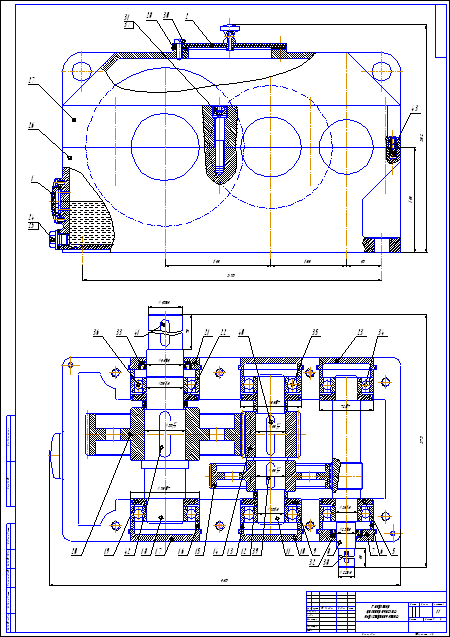

ЧЕРТЕЖ ДВУХСТУПЕНЧАТОГО РЕДУКТОРА А=100-140 U...
 | ||||
| 600 руб. |
Положить в корзину |
|||
Быстроходная ступень:
Межосевое расстояние - 100 мм;
Передаточное число - 4,0;
Коэффициент ширины колеса – 0,315;
Ширина колеса - 32 мм
Модуль – 1,5 мм
Тихоходная ступень:
Межосевое расстояние - 140 мм;
Передаточное число - 2,8;
Коэффициент ширины колеса – 0,40;
Ширина колеса - 56 мм
Модуль - 2 мм
Быстроходный вал:
диаметр выходного конца 22 мм
диаметр вала под уплотнением 25 мм
диаметр вала под подшипником 30 мм
Подшипник №306
Промежуточный вал:
диаметр вала под подшипником 35 мм
Подшипник №307
диаметр вала под колесом 40 мм
Тихоходный вал:
диаметр выходного конца 45 мм
диаметр вала под уплотнением 48 мм
диаметр вала под подшипником 50 мм
Подшипник №210
диаметр вала под колесом 55 мм
