ЧЕРТЕЖ ЧЕРВЯЧНОГО РЕДУКТОРА С НИЖНИМ...

300 руб. Купить: Чертеж червячного редуктора с нижним червяком а=160 мм, u=16
Положить в корзину

Тип редуктора – червячный с нижним расположением червяка;

Межосевое расстояние - 160 мм;

Передаточное число - 16;

Модуль m = 5 мм;

Коэффициент диаметра червяка q = 12,5

Быстроходный вал:

диаметр выходного конца 30 мм

диаметр вала под уплотнением 35 мм

диаметр вала под подшипником 40 мм

Подшипник 27308

Тихоходный вал:

диаметр выходного конца 45 мм

диаметр вала под уплотнением 50 мм

диаметр вала под подшипником 55 мм

Подшипник №7211

диаметр вала под колесом 60 мм

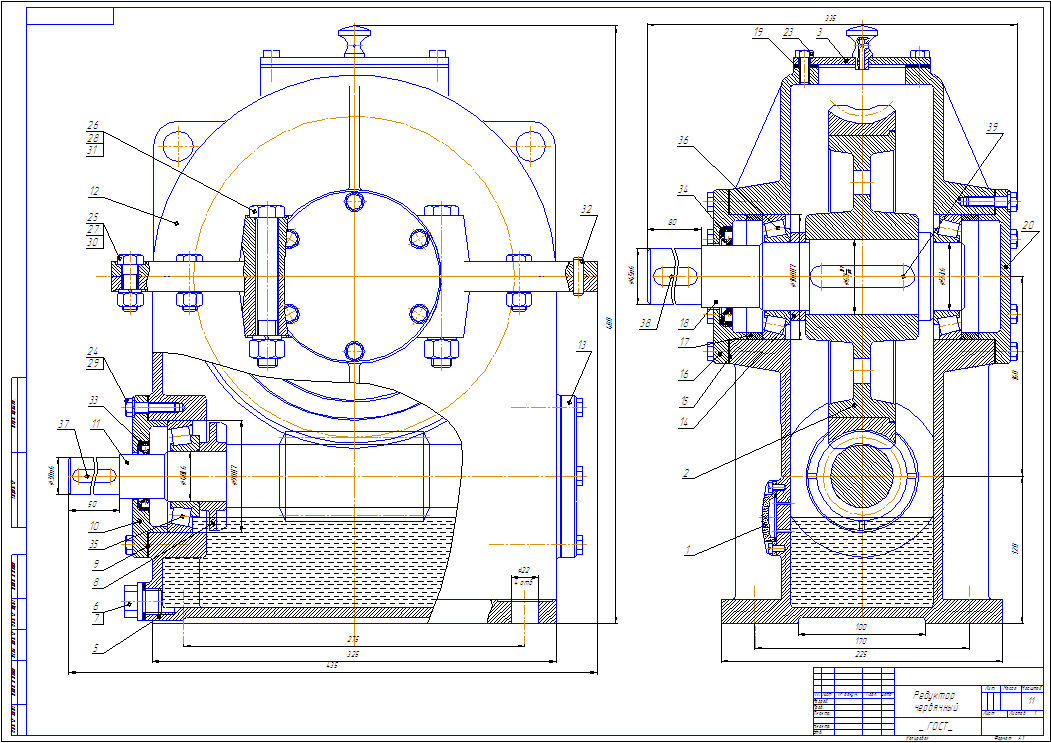

Сборочный чертеж червячного редуктора с нижним расположением червяка
Сборочный чертеж червячного редуктора с нижним червяком







Есть рабочие чертежи червячного колеса, червяка, ведомого вала и крышки подшипника
