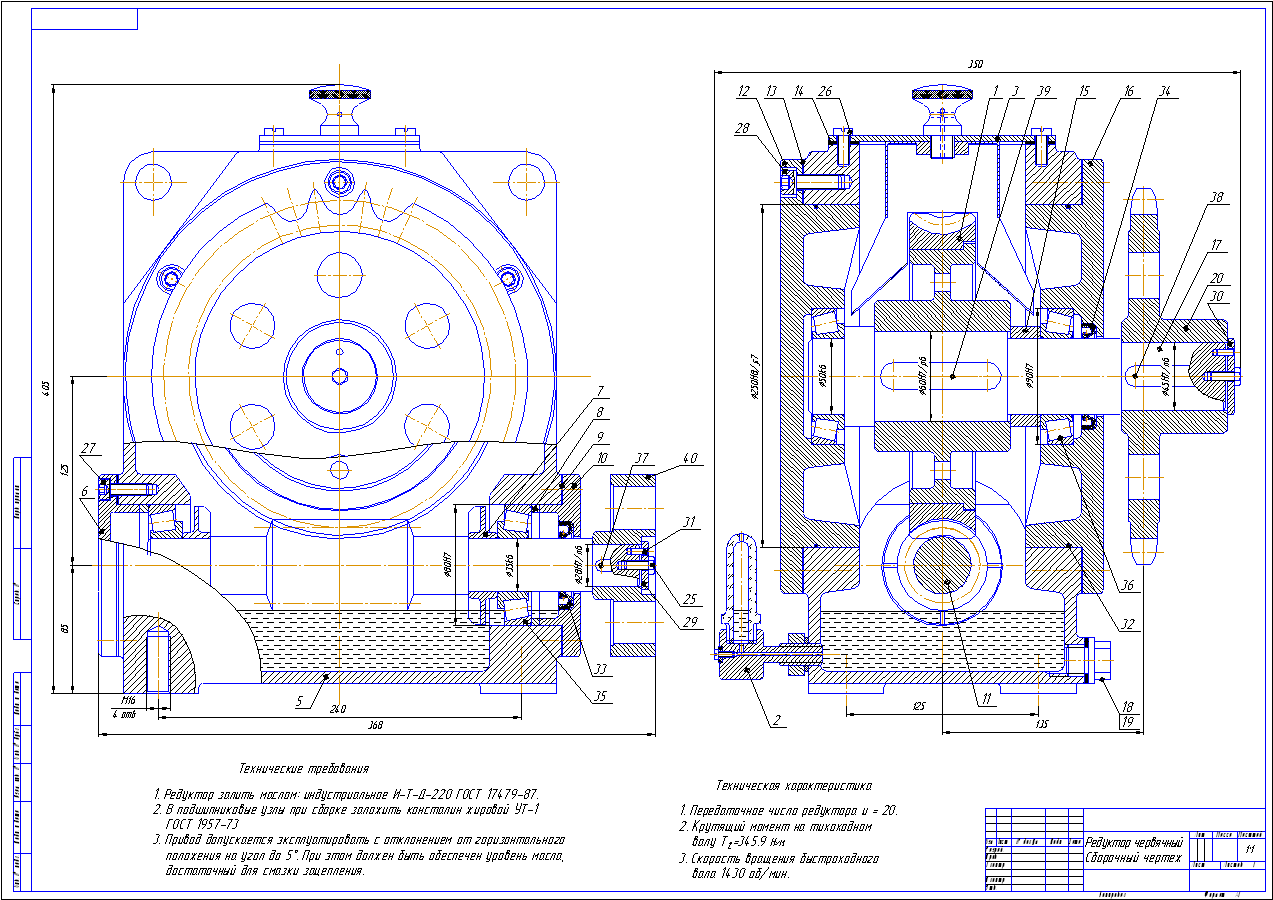

ЧЕРТЕЖ ЧЕРВЯЧНОГО РЕДУКТОРА СНИЖНИМ РАСПОЛОЖЕНИЕМ...
 | ||||
| 300 руб. |
Положить в корзину |
|||
Тип редуктора – червячный с нижним расположением червяка;
Межосевое расстояние - 125 мм;
Передаточное число - 20;
Модуль m = 5 мм;
Коэффициент диаметра червяка q = 10,0
Быстроходный вал:
диаметр выходного конца 28 мм
диаметр вала под уплотнением 35 мм
диаметр вала под подшипником 35 мм
Подшипник №27307
Тихоходный вал:
диаметр выходного конца 45 мм
диаметр вала под уплотнением 50 мм
диаметр вала под подшипником 50 мм
Подшипник №7210
диаметр вала под колесом 60 мм
