ВА С ВЫНЕСЕННОЙ ЦИРКУЛЯЦИОННОЙ ТРУБОЙ...

500 руб. Купить: ВА с вынесенной циркуляционной трубой F=140 м2
Положить в корзину

Выпарной аппарат с естественной циркуляцией

и вынесенной циркуляционной трубой тип 1 исполнение 3.

Поверхность теплообмена F = 140 м2.

Трубки диаметром 38х2 мм, длиной 6000 мм.

Диаметр греющей камеры 1000 мм.

Диаметр сепаратора 2800 мм.

Диаметр брызгоотделителя 1300 мм.

Диаметр циркуляционной трубы 600 мм.

Штуцера:

- для входа греющего пара 500 мм;

- для выхода конденсата 65 мм;

- для входа раствора 100 мм;

- для выхода раствора 80 мм;

- для выхода вторичного пара 800 мм;

- люк 800 мм.

Чертеж выпарного аппарата с соосной греющей камерой и солеотделением

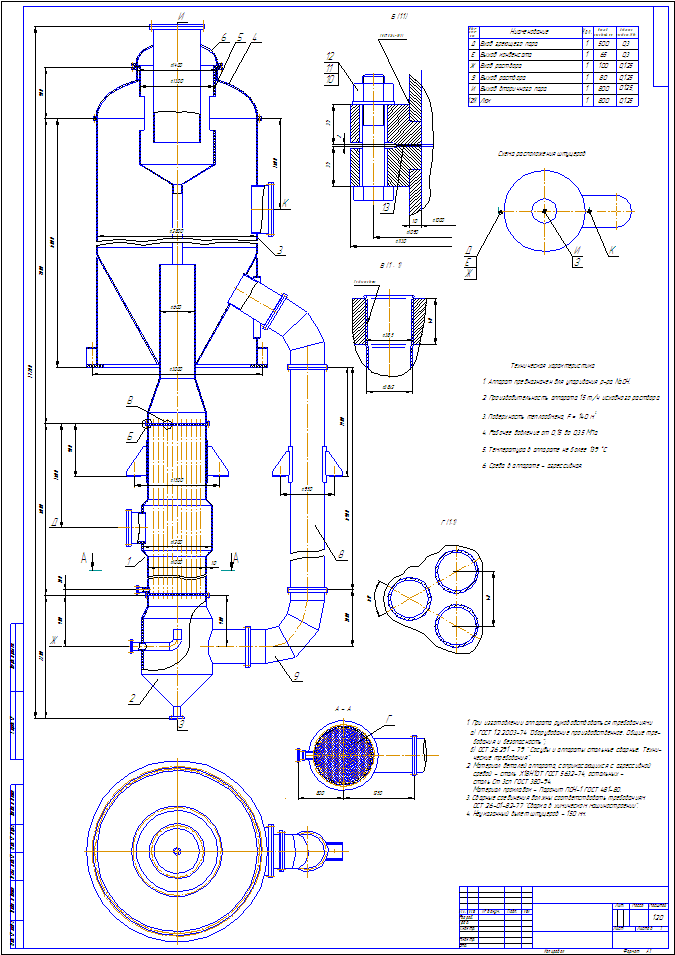

Чертеж выпарного аппарата с вынесенной циркуляционной трубой
